| Die „Hamburg" hat insgesamt
7 Klimazentralen. In jeder Zentrale sind mehrere Klimageräte
und Ventilatoren aufgestellt. So umfaßt z. B. die
Klimazentrale l folgende Versorgungsbereiche: |
|
|
K
l |
Hallenbad
und Nebenräume |
|
|
A
2 |
Hallenbad
und Nebenräume |
|
|
K
3 |
Besatzungsräume |
|
|
U
4 |
Gänge |
|
|
A
5 |
Sanitärräume |

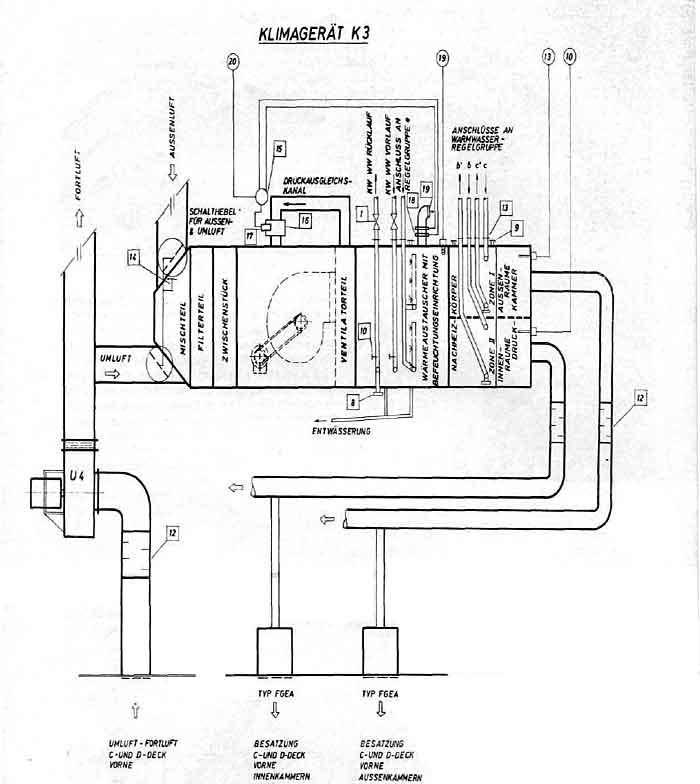

| Das hier abgebildete Schema zeigt
das Klimagerät K 3, das die Besatzungsräume des C-und
D-Decks, Spant 163-190, versorgt. Das Gerät arbeitet nach
dem Regoventsystem. |
| 1 |
Handabsperrventil |
16 |
Druckregulator |
| 8 |
Entwässerung |
17 |
Pneumatischer
Klappenstell-Antrieb für Druckregulator |
| 9 |
Entlüftung |
18 |
Meßblende |
| 10 |
Muffe
mit Muffenventil Vz" und Stopfen |
19 |
Drosselscheibe |
| 12 |
Schalldämpfer |
® |
Temperaturfühler
Sektion II, Innenräume |
| 13 |
Losnehmbare
Verbindung |
® |
Temperaturfühler
Sektion l, Außenräume |
| 14 |
Manuell
zu betätigende Außenluft-Umluftklappe |
® |
Feuchtefühler |
| 15 |
Pneumatisch
statischer Druckregler |
® |
Hauptleitung
für Druckregulator |
